Maeda MC104. Гусеничный мини-кран паук. |
|
|
Гусеничный мини-кран манипулятор MAEDA MC104 CER первый в линейке кран-паук модельного ряда MC. Данный компактный кран MC104 CER отличается самым малым в своем классе давлением на грунт в сочетании с гусеницами из черной или белой резины позволяет использовать его на крышах и внутри практически всех зданий.
В транспортном положении мини-кран (ширина 60см) проходит в грузовой лифт, узкий дверной проем, производя грузоподъемные работы в местах с сильно ограниченным пространством, где стандартные стреловые краны не применимы. Гусеничный мини-кран MC104 CER оснащен электродвигателем, который работает от источника трехфазного тока, потребляя не более 5,5 кВт. Компактный кран-паук MAEDA MC104 CER практически бесшумен и высокоэкологичен. Мини-кран понятен и удобен в работе. В базовой комплектации оснащается дублирующим дистанционным управлением. Японское качество MAEDA уже хорошо известно в России, корпорация MAEDA более 30 лет тесно сотрудничает с KOMATSU в сфере машиностроения, изготавливая мини-краны и мини-экскаваторы. MAEDA SEISAKUSHO CO. LTD (г. Нагано, Япония) является признанным лидером в производстве гусеничных мини-кранов во всем мире. Кран русифицирован, имеет Российский сертификат соответствия, паспорт и руководство по эксплуатации на русском языке. Мини-кран (по российской квалификации кран-манипулятор) эксплуатируется в России в соответствии с Правилами устройства и безопасности эксплуатации грузоподъемных кранов-манипуляторов ПБ 10-257-98. Краткий обзор характеристик• Максимальная грузоподъемность - 0,995 т• Максимальная рабочая высота - 5,5 м • Глубина опускания крюка при однократной запасовке -32 м • Узкий корпус - 60 cм • Электродвигатель - 5,5 кВт • Малое давление на грунт - 0,29 кгс/см² • Маневренность и устойчивость • Гидростатическая трансмиссия • Резиновые гусеницы • Дистанционное управление - 11,5 м |

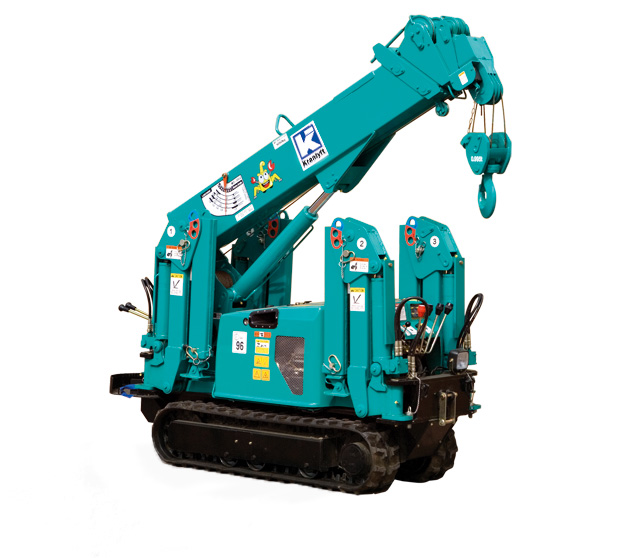

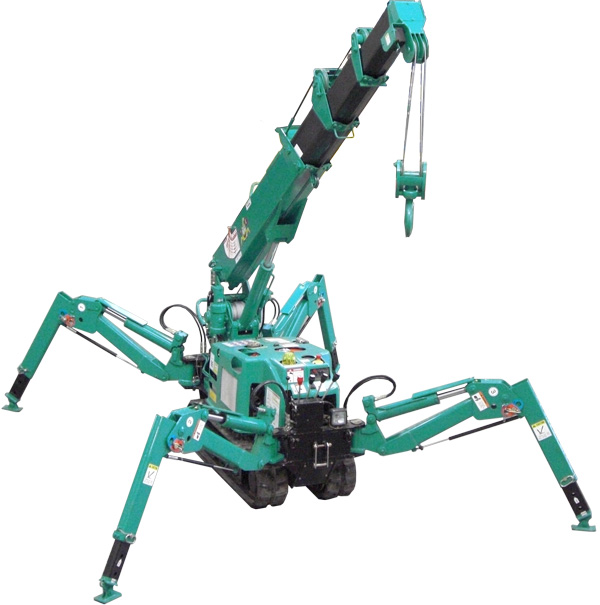

 Нажмите на картинку чтобы увеличить изображение ФОТОГРАФИИ |
Скачать буклет Maeda MC104CER |
|
Технические характеристики |
|||
| Грузоподъемность | Максимум | 995кг x 1,1м |  Нажмите
на картинку чтобы увеличить изображение |
| Радиус действия | Максимум | 5,1м x 200кг | |
| Высота подъема | Максимум | 5,5м x 650кг | |

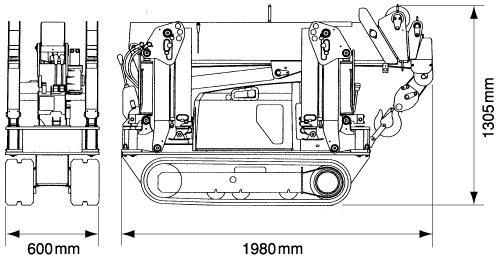

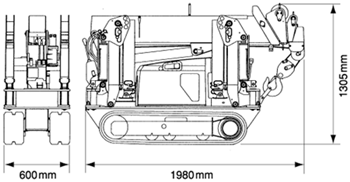

| Габариты | MC104CR | 1980 x 600 x 1305мм | |
| Вес | MC104CR | 1050 кг. | |
| Скорость подъема крюка | Максимум | 3,2м/мин (4-х кратная запасовка, 3-слойная намотка) | |
| Скорость намотки одинарного троса | Максимум | 12,8м/мин (3-слойная намотка) | |
| Подъемный трос | Тип | IWRC 6 x Fi (29) диаметр 6мм x 39м |  Нажмите
на картинку чтобы увеличить изображение |
| Телескопическая система | Длина стрелы | 1,85м - 5,30м | |
| Время телескопирования |
3,45м / 20 сек | ||
| Тип стрелы | Полностью автоматическая четырехсекционная телескопическая стрела пятиугольного сечения | ||
| Система подъема стрелы | Угол подъема / время | 0-75° / 11 сек | |
| Система поворота | Угол поворота / скорость | 360° без ограничений / 1,3 об/мин | |
| Система аутригеров | Тип | Четыре мультипозиционных аутригера коробчатого типа со стопорными клапанами |
 Нажмите
на картинку чтобы увеличить изображение |

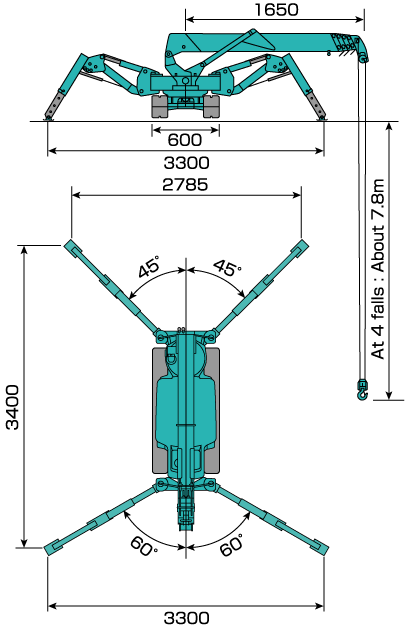

| Габариты максимальной позиции | 3300 х 3400 мм | ||
| Система
передвижения |
Привод | Гидростатического типа, бесступенчатое переключение переднего и заднего хода | |
| Скорость перемещения | 0-1,9км/ч | ||
| Способность преодолевать подъем | 20º | ||
| Наземные габариты
гусеницы |
1044 x 180мм (длина х ширина) | ||
| Давление на грунг | 0,29кг/см2 |
 Нажмите
на картинку чтобы увеличить изображение |
|
| Двигатель | Тип | Электродвигатель | |
| Питание | 3 фазы, 380 В |
||
| Номинальная мощность | 5,5 кВт | ||
| Стандартное оборудование | кабельный пульт дистанционного управления, освещение рабочего места, счетчик моточасов, крюковая подвеска для четырехкратной запасовки, гусеницы из черной резины, ограничитель высоты подъема груза, аварийный выключатель питания. | ||
| Дополнительное оборудование | гусеницы из белой резины, крюковая подвеска для однократной, крюковая подвеска для двукратной запасовки, радиоуправление. | ||
Максимальная досягаемость ниже уровня земли |
||
| 4-х кратная запасовка | 2-х кратная запасовка | Однократная запасовка |
| 8 м. | 16 м. | 32 м. |

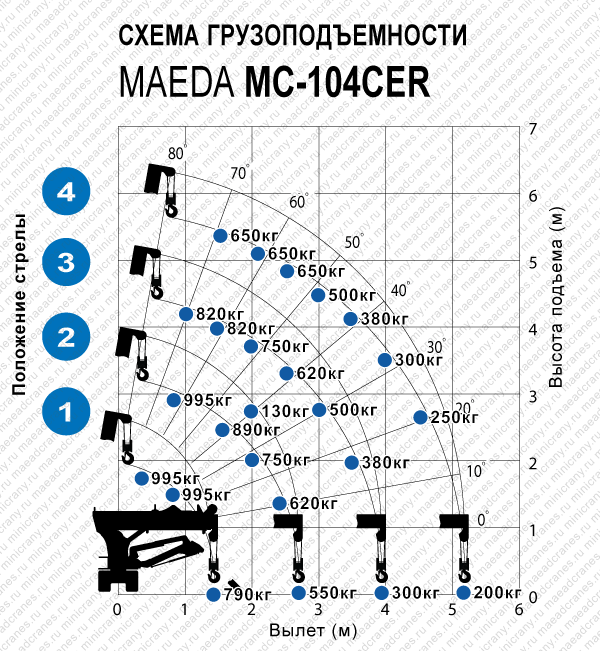

Общая номинальная грузоподъемность. Аутригеры в максимальной позиции. |
|||||||
| Стрела 1,85 м. | Стрела 3,00 м. | Стрела 4,15 м. | Стрела 5,30 м. | ||||
| Радиус действия, м. | Общая но- минальная грузоподъ- емность, кг. | Радиус действия, м. | Общая но- минальная грузоподъ- емность, кг. | Радиус действия, м. | Общая но- минальная грузоподъ- емность, кг. | Радиус действия, м. | Общая но- минальная грузоподъ- емность, кг. |
| < 1,1 | 995 | < 1,1 | 995 | < 1,8 | 820 | < 2,4 | 650 |
| 1,3 | 980 | 1,3 | 980 | 2,0 | 750 | 2,5 | 620 |
| 1,5 | 890 | 1,5 | 890 | 2,5 | 620 | 2,8 | 550 |
| 1.65 | 790 | 2,00 | 750 | 2,8 | 550 | 3,0 | 500 |
| - | - | 2,5 | 620 | 3,0 | 500 | 3,5 | 380 |
| - | - | 2,8 | 550 | 3,50 | 3,8 | 4,0 | 300 |
| - | - | - | - | 3,95 | 300 | 4,5 | 250 |
| - | - | - | - | - | - | 5,1 | 200 |
| |
|||||||
Общая номинальная грузоподъемность. Аутригеры в произвольной позиции. |
|||||||
| Стрела 1,85 м. | Стрела 3,00 м. | Стрела 4,15 м. | Стрела 5,30 м. | ||||
| Радиус действия, м. | Общая но- минальная грузоподъ- емность, кг. | Радиус действия, м. | Общая но- минальная грузоподъ- емность, кг. | Радиус действия, м. | Общая но- минальная грузоподъ- емность, кг. | Радиус действия, м. | Общая но- минальная грузоподъ- емность, кг. |
| < 1,1 | 735 | < 1,1 | 735 | < 1,8 | 435 | < 2,4 | 295 |
| 1,3 | 620 | 1,3 | 620 | 2,0 | 405 | 2,5 | 280 |
| 1,50 | 540 | 1,5 | 540 | 2,5 | 280 | 2,8 | 210 |
| 1,65 | 490 | 2,0 | 405 | 2,8 | 210 | 3,0 | 185 |
| - | - | 2,5 | 280 | 3,0 | 185 | 3,5 | 140 |
| - | - | 2,8 | 210 | 3,5 | 140 | 4,0 | 100 |
| - | - | - | - | 3,95 | 110 | 4,5 | 75 |
| - | - | - | - | - | - | 5,1 | 60 |
 |
 |
 |
 |
